Risiken moderner SSD und SMR-Festplatten

Wenn Datenträger ihre eigenen Daten nicht mehr finden: Risiken moderner SSD und SMR-Festplatten.

Controllerdefekte, Hardwareverschlüsselung, TRIM und komplexe Adressübersetzungen können Nutzdaten unzugänglich machen – selbst wenn sie physisch noch vorhanden sind. Was Unternehmen bei modernen Speichertechnologien für ihre Wiederherstellungsstrategie berücksichtigen sollten.

Zusammenfassung (TL; DR):

• Bei SSDs entscheidet nicht allein der Zustand der NAND-Speicherzellen, sondern auch die Verfügbarkeit von Controller, Firmware, Verschlüsselungsinformationen und Adressübersetzung.
• Bestimmte Western-Digital-SMR-Festplatten nutzen ebenfalls komplexe Translator-Strukturen; außerdem unterstützt WD TRIM bei internen und externen SMR-HDDs. Bei einzelnen Modellfamilien kommen SED-Funktionen hinzu.
• Eine Datenrettung ist nur dann aussichtsreich, wenn die zugrunde liegende Architektur und der konkrete Schadenszustand vor destruktiven Eingriffen fachgerecht analysiert werden.

Warum moderne Speicherarchitekturen die Datenrettung erschweren

Die zuverlässige Verfügbarkeit geschäftskritischer Daten ist eine zentrale Voraussetzung für den IT-Betrieb. Backups, Redundanz und Wiederanlaufpläne begrenzen viele Risiken. Was im Störungsfall jedoch oft unterschätzt wird: Die internen Abläufe moderner Speichermedien sind so komplex, dass ein Datenträger vollständig ausfallen kann, obwohl ein großer Teil seiner Nutzdaten physisch weiterhin vorhanden ist.

Dabei betrifft dieses Problem längst nicht mehr nur Solid-State-Drives. Auch moderne Festplatten können auf zusätzliche Adressübersetzungen, umfangreiche Firmware-Verwaltung und hardwaregebundene Sicherheitsfunktionen angewiesen sein. Für IT-Verantwortliche ist die konkrete Speicherarchitektur deshalb ein wichtiger Bestandteil der Risiko- und Notfallplanung.

SSD: Der Translator ist genauso wichtig wie der NAND-Speicher

Eine SSD verwaltet ihre NAND-Speicherzellen über einen Controller. Zu seinen Aufgaben gehören Fehlerkorrektur, Wear-Leveling, Garbage Collection, gegebenenfalls Verschlüsselung und die Übersetzung logischer Sektoradressen auf physische Speicherpositionen. Diese Flash Translation Layer (FTL) wird häufig auch als Translator bezeichnet.

Logische und physische Adressen stimmen bei Flash-Speichern nicht dauerhaft überein. Neue Versionen von Daten können an anderen Speicherpositionen abgelegt werden; die Zuordnung wird fortlaufend aktualisiert. Ist der Translator beschädigt, kann die SSD eine falsche Kapazität melden, nicht mehr initialisieren oder den Zugang zu ihren Nutzdaten verlieren.

Bei fortgeschrittenen Defekten muss die Wiederherstellung daher häufig auf Controller- und Firmwareebene ansetzen. Spezialisierte Diagnosefunktionen, Loader und Verfahren zur Translator-Rekonstruktion können unter bestimmten Voraussetzungen erneut einen logischen Datenzugriff ermöglichen. Entscheidend ist, zwischen temporären, nur im RAM wirksamen Maßnahmen und Eingriffen zu unterscheiden, die nichtflüchtige Verwaltungsinformationen verändern oder löschen.

Warum Chip-off und ein Controllerwechsel keine Standardlösung sind

Das direkte Auslesen ausgelöteter NAND-Chips war bei älteren Flash-Medien ein wichtiger Datenrettungsweg. Bei modernen SSDs reicht der physische Zugriff auf Speicherzellen jedoch häufig nicht aus. Nutzdaten können durch proprietäre Datenanordnung, Scrambling, komplexe Fehlerkorrektur sowie Controller-gebundene Schlüssel geschützt beziehungsweise nur im Zusammenspiel mit der ursprünglichen Hardware interpretierbar sein.

Insbesondere TLC- und QLC-NAND benötigt aufwendige Fehlerkorrektur; vielfach kommt LDPC-Technologie zum Einsatz. Werden Rohdaten ohne die erforderlichen Controller- und Decoderinformationen ausgelesen, ergibt sich daraus nicht automatisch ein entschlüsselbarer oder vollständig rekonstruierbarer Datenbestand.

Das bedeutet nicht, dass Chip-off grundsätzlich unmöglich ist. Ob die Methode Erfolg verspricht, hängt von der individuellen Hardwarearchitektur ab. Manchmal ist gerade die Stabilisierung der ursprünglichen Controllerfunktion der aussichtsreichere und datenschonendere Weg.

SMR-Festplatten: Komplexe Übersetzung auch auf magnetischen Medien

Beim Shingled Magnetic Recording (SMR) überlappen sich die magnetischen Datenspuren teilweise. Das erhöht die Speicherdichte, erschwert aber das gezielte Überschreiben kleiner Bereiche. Bei Device-Managed-SMR-Festplatten organisiert deshalb die Laufwerksfirmware umfangreiche Umschreib- und Verschiebeprozesse, unter anderem über einen konventionell beschriebenen Mediencache.

Für diese Verwaltung werden zusätzliche Zuordnungsinformationen benötigt. Bei mehreren Western-Digital-SMR-Familien dienen herstellerspezifische Translator-Strukturen – darunter ein Secondary Translator – dazu, logische Adressen den jeweils gültigen physischen Speicherpositionen zuzuordnen. Diese können sich je nach Schreibverlauf im Mediencache oder in einem SMR-Datenbereich befinden.

Werden diese Strukturen beschädigt, sind starke Verzögerungen, anhaltende Busy-Zustände oder ein Ausfall des logischen Datenzugriffs möglich. Ein unüberlegtes Löschen von Defektlisten oder eine Neuinitialisierung kann hierbei relevante Zuordnungen zerstören. Herkömmliche Reparaturschritte für CMR-Laufwerke sind deshalb nicht ohne Weiteres auf SMR-Modelle übertragbar.

Praxisbeispiel: Firmware-Ausfälle bei WD VeniceR

Ein konkretes Beispiel für die Risiken dieser zusätzlichen Adressverwaltung liefert die Western-Digital-VeniceR-Familie. Bei den durch das Team der 030 Datenrettung Berlin untersuchten Laufwerken traten wiederholt Schäden an Secondary-Translator-Strukturen auf. Die Festplatten konnten dadurch ihre Nutzdaten nicht mehr korrekt adressieren, obwohl die mechanischen Komponenten in einzelnen Fällen weiterhin funktionsfähig waren. Auch wiederholte Klickgeräusche sind daher nicht immer ein eindeutiger Beleg für einen mechanischen Headcrash.

Besonders kritisch sind solche Firmware-Schäden bei NAS- und RAID-Systemen. In der Laborpraxis wurden unter anderem RAID-5-Verbünde untersucht, bei denen zwei WD-VeniceR-Festplatten innerhalb kurzer Zeit vergleichbare Probleme entwickelten. Für die Wiederherstellung waren eine gezielte Analyse der Firmware, spezielle Reparaturschritte und ein kontrollierter Zugriff im Technological Mode erforderlich. Der Fall verdeutlicht, warum automatische Rebuild-Versuche ohne vorherige Diagnose bei mehrfach geschädigten Laufwerken erhebliche Risiken bergen.

TRIM und SED: Zusätzliche Risiken bei bestimmten HDD-Modellen

TRIM wird oft ausschließlich mit SSDs verbunden. Western Digital dokumentiert jedoch ausdrücklich TRIM-Unterstützung für interne und externe SMR-Festplatten; bei externen USB-Laufwerken können entsprechende Freigabeinformationen über UNMAP übertragen werden. Diese Hinweise können die interne Verwaltung von nicht mehr benötigten Datenblöcken beeinflussen. Ob ältere Daten anschließend noch physisch vorhanden oder über frühere Zuordnungen erreichbar sind, hängt vom jeweiligen Laufwerk und den bereits ausgeführten Hintergrundprozessen ab.

Die Auswirkungen zeigt auch ein dokumentierter Laborfall: Nach einer Schnellformatierung einer WD-SMR-Festplatte meldete das Laufwerk beim normalen Lesen ausschließlich Nullwerte zurück. Die Diagnose ergab, dass TRIM ausgelöst worden war und die bisherigen logischen Zuordnungen nicht mehr zur Verfügung standen. Das bedeutet nicht zwangsläufig, dass sämtliche früheren magnetischen Informationen bereits physisch gelöscht waren; ob noch Daten rekonstruierbar sind, hängt insbesondere von der laufwerksinternen Weiterverarbeitung und vom Zustand älterer Zuordnungsinformationen ab.

Hinzu kommt, dass bestimmte Western-Digital-Modelle Self-Encrypting-Drive-Funktionen (SED) oder werksseitige Zugriffssperren auf Firmware- und Diagnosefunktionen verwenden. Solche Schutzmechanismen sind sorgfältig auseinanderzuhalten: Eine Sperre des Zugriffs auf Service-Area-Funktionen ist nicht automatisch identisch mit einer Verschlüsselung der Nutzdaten.

Wenn Daten tatsächlich durch laufwerksgebundene Schlüssel geschützt sind, kann ein einfacher Austausch der Elektronik trotz mechanisch intakter Magnetscheiben den Zugriff verhindern. Bei einer Datenrettung müssen daher die ursprünglichen ROM-, Controller- und gegebenenfalls Verschlüsselungsinformationen erhalten beziehungsweise korrekt berücksichtigt werden. Die genaue Ausprägung dieser Eigenschaften ist modell- und firmwareabhängig.

Fachpraxis: International ausgezeichneter SSD-Rettungsfall

Wie entscheidend das Zusammenspiel aus Elektronikkenntnissen, Firmwarediagnose und kontrollierter Datenextraktion sein kann, zeigt ein Fall des Teams der 030 Datenrettung Berlin. Eine mit BitLocker verschlüsselte NVMe-SSD aus einem Notebook zeigte nach ihrem Ausfall keinerlei reguläre Kommunikation über die PCIe-Schnittstelle. Der betroffene Speicherbaustein vereinte Controller und NAND in monolithischer Bauform.

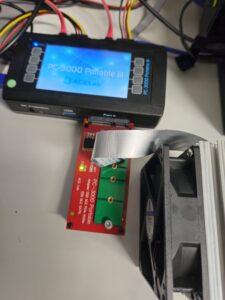

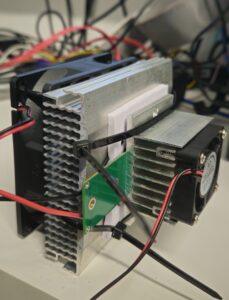

Nach einem gezielten mikroelektronischen Eingriff ließ sich die SSD wieder erkennen, doch die Kommunikation blieb instabil und der Baustein entwickelte außergewöhnlich hohe Temperaturen. Das Team setzte auf eine Kombination aus Peltier-basierter Kühlung, spezialisierter PC-3000-Portable-Diagnose und schrittweise angepassten Leseparametern. Zu Beginn waren teilweise nur einzelne Sektoren kontrolliert lesbar; später ließ sich die Datenerfassung stabilisieren.

Für die fachlich anspruchsvolle Lösung dieses Falls erreichte das Team der 030 Datenrettung Berlin unter Leitung von Martin Schauerhammer beim internationalen ACE Lab Data Recovery Contest 2026 den zweiten Platz. Die Auszeichnung wurde im Rahmen der ACE Lab Tech Week in Alicante verliehen. Sie steht beispielhaft für eine Grundregel professioneller Datenrettung: Es gibt bei komplexen Speicherdefekten selten ein universelles Standardverfahren.

Was die ACE Lab Tech Week 2026 für die Praxis gezeigt hat

Bei den dortigen Vorträgen und Workshops vom 7. bis 10. Oktober 2026 standen unter anderem neue Unterstützungsfunktionen für SSD-Controller, Ansätze zur Rekonstruktion von Translator-Strukturen, die Behandlung hardwaregeschützter HDDs sowie die Datenextraktion aus physisch beschädigten Flash-Monolithen im Mittelpunkt. Einige präsentierte Lösungen waren bereits verfügbar, andere befanden sich im Beta- beziehungsweise Entwicklungsstadium.

Auch Datenrettung nach Formatierung oder Betriebssystem-Neuinstallation wurde thematisiert. Zwar können ältere physische Datenversionen oder frühere Zuordnungsinformationen unter bestimmten Voraussetzungen noch verwertbar sein. Daraus folgt jedoch nicht, dass durch TRIM endgültig freigegebene oder physisch überschriebene Daten beliebig wiederhergestellt werden können.

Konsequenzen für die betriebliche Cyber-Resilienz

Unternehmen sollten Wiederherstellbarkeit nicht allein am Vorhandensein von Backups messen. Regelmäßige Restore-Tests, eine nachvollziehbare Dokumentation der Speicherarchitektur und gesicherte Wiederherstellungsschlüssel sind ebenso wichtig wie die Kenntnis der tatsächlichen Recovery-Grenzen.

Im Schadensfall gilt: Betroffene Laufwerke nicht unnötig weiter betreiben, keine unkontrollierten Dateisystemreparaturen oder Firmware-Updates starten und beschädigte RAID-Verbünde nicht vorschnell neu initialisieren. Technische Eingriffe am Original sollten grundsätzlich erst nach Diagnose und unter Berücksichtigung möglicher irreversibler Auswirkungen erfolgen.

Die professionelle Datenrettung ersetzt kein Backup. Sie bleibt jedoch eine wichtige zusätzliche Eskalationsmöglichkeit, wenn konventionelle Wiederherstellungswege scheitern – vorausgesetzt, die verbliebenen Datenbestände und zugehörigen Verwaltungsinformationen werden nicht zuvor durch ungeeignete Maßnahmen zerstört.
